Leírás és Paraméterek

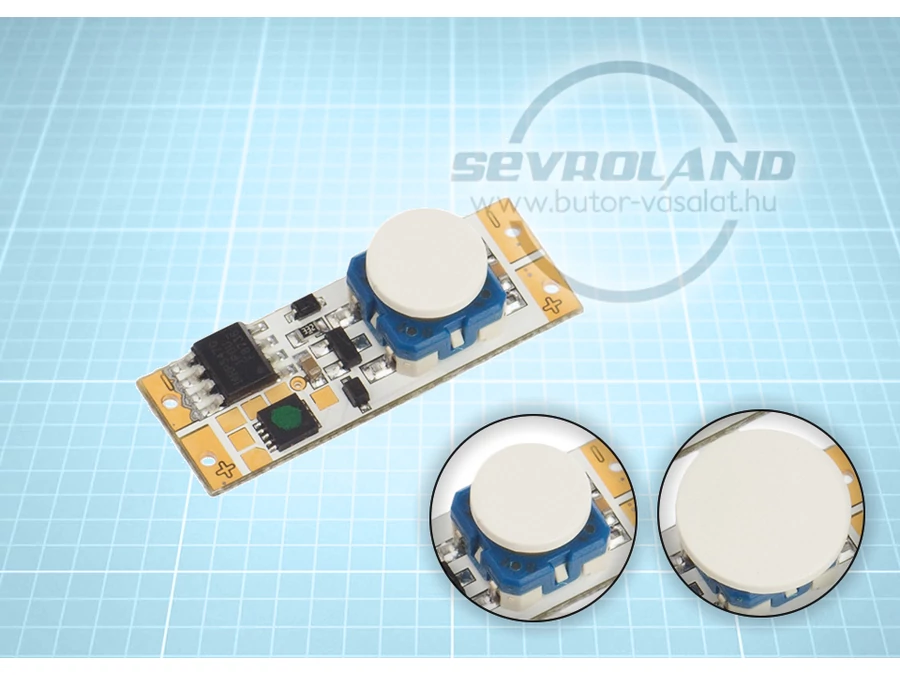

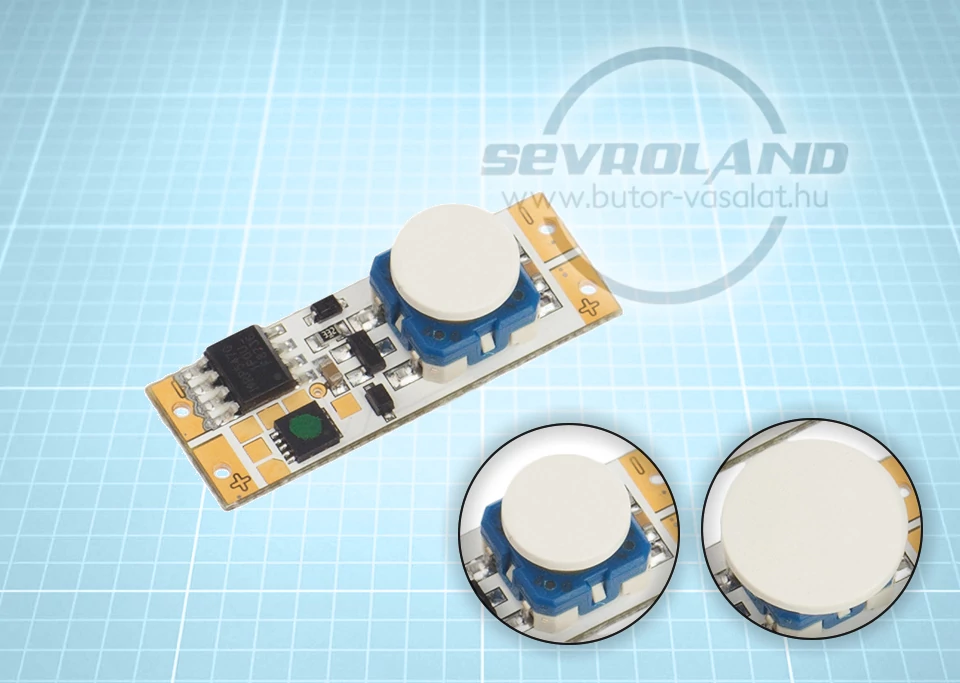

Az aluprofilba építhető LED kapcsoló esztétikus és elegáns megoldást biztosít a világítás kapcsolására. Egyszerűen állítható a fényerő a kapcsoló gomb nyomva tartásával.
- ki-be kapcsolás a kapcsológomb rövid ideig történő megnyomásakor
- fényerőszabályzás a kapcsológomb nyomva tartásánál. A kívánt fényerőnél el kell engedni a gombot. Ki-bekapcsolás után 3 féle működési mód közül lehet választani. (a melléklet dokumentum szerint állítható)
- irányfény van a kapcsolón, így sötétben is könnyen megtalálható
- 28,5 mm hosszú és 10 mm széles a kapcsoló
- csak bepattintós takaró szalagokkal lehet használni!
- max. 90W teljesítményű LED szalaghoz, 12V-os rendszerben
- a LED szalag és a 12V-os kábel közé kell forrasztani
- a kapcsoló teljesen rejtve van a profilban, csak a nyomógomb látszik a takarósapka közepén
A következő LED tartó aluprofilokhoz használható:
- SURFACE egyenes profil
- CORNER 30-60°-os ferde profil
- GROOVE bemarható profil
Szerelés
FONTOS: a szerelést csak szakember végezheti!
- Össze kell forrasztani a LED szalaggal a kapcsolót
- A kapcsolóra kell forrasztani a 12V-os kábelt
- A LED szalagot a profilba kell ragasztani
- A bepattintós takaró szalagon a kapcsoló gombnak lyukat kell fúrni
- A takarós szalagot be kell pattintani a profilba, majd a kívánt gombot be kell pattintani a kapcsolóra
