AVENTOS HL top liftes felnyíló vasalatok

Egyrészes előlapot függőleges mozgással emel az AVENTOS HL top felnyíló vasalat. Helytakarékos megoldás: a közlekedési útvonalat szabadon hagyva teljes hozzáférést biztosít a bútor tartalmához. Nagy előlapoknál is könnyű kezelni, a záródás pedig lágy és halk.

Mi kell hozzá?SzerelésTervezési info

Mi kell egy AVENTOS HF top felnyílóhoz?

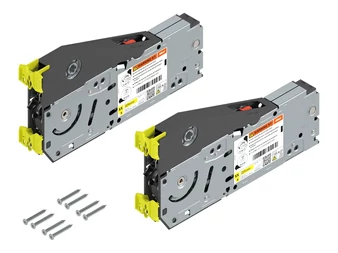

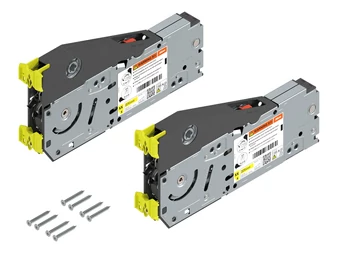

• Erőhordozó: Az ajtók súlyát ez tartja meg. 2 féle teljesítményfaktorú erőhordozó van. Az ajtók súlya és a frontmagasság alapján kell kiszámolni a teljesítményfaktort. (Bővebben az egyes erőhordozóknál talál segítséget a kiszámításhoz) Állítható az erőssége, az ajtómérettől föggően. Beépített fékező mechanizmusa van, mely 2 fokozatban állítható. Szükséges: 1 szett felnyílónként
• Takarósapka: Az erőhordozóra felpattintható műanyag burkolat. Elrejti az állítási nyílásokat, rögzítő csavarokat. Selyemfehér, világosszürke és sötétszürke színben elérhető. Szükséges: 1 szett felnyílónként
• Emelőkar: Az erőhordozóhoz csatlakoztatható, az alsó ajtófronthoz kapcsolódik. 3 féle méretben elérhető, a korpuszmagasságtól függően. Állítható hosszúságú. Szükséges: 1 szett felnyílónként
• Rugó nélküli 120°-os kivetőpánt (CLIP top): A felső ajtófrontot rögzíti a korpuszhoz. Szükséges: 2 db felnyílónként, 1200 mm korpuszszélesség felett 3 db felnyílónként.
• Köztes rugó nélküli kivetőpánt (CLIP top): A két ajtófrontot kapcsolja össze. Ujjbecsípődés elleni védelemmel. Szükséges: 2 db felnyílónként, 1200 mm korpuszszélesség felett 3 db felnyílónként.
• Egyenes, excenteres szerelőtalp: Az emelőkarokat ez kapcsolja a fronthoz. Használható a többi pánthoz is. Szükséges: min. 2 db az emelőkarhoz + opcionálisan a pántokhoz.
• Keresztstabilizátor rúd: Ez biztosítja a HL top emelőkarjainak szinkronizált mozgását, így stabilan mozog az előlap. Méretre vágható. Szükséges: min. 1 db, 1190 mm belső korpuszszélesség felett 2 db kell, összekötő elemmel

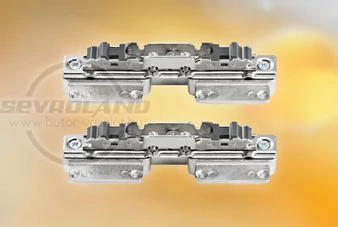

• AVENTOS HF vasalat szett keskeny alukeretes ajtóhoz: Ha valamelyik (vagy mindkét) front keskeny típusú alukeretes ajtó, ezt a vasalat szettet kell ​használni.

• Nyitásszöghatárolás: Integrálva az erőhordozóba Nem kell külön nyitásszöghatárolót választani, mert 4 fokozatban állítható a HF top erőhordozó

Nyitás a korpusszal párhuzamosan, felfelé

Az AVENTOS HL top vasalatrendszer felfelé nyíló ajtókat mozgat párhuzamosan a szekrénnyel, ami ideálissá teszi középmagas- és magas fali szekrényekhez, különösen olyan helyeken, ahol a szekrények a munkapult felett helyezkednek el. A rendszert gyakran használják konyhákban, ahol a felnyíló frontok lehetővé teszik a felhasználó számára, hogy zavartalanul férjen hozzá a szekrény tartalmához főzés közben. (pl. mikróhoz) Ez a megoldás különösen hasznos magas mennyezetű helyiségekben.

Széles alkalmazási tartomány

A felnyílórendszert 300 mm-től 580 mm magasságig és legfeljebb 1800 mm szélességig terjedő szekrényekhez tervezték. Ezzel a rendszerrel különböző méretű és design-es frontokat lehet alkalmazni, pl. fa, bútorlap, keskeny és széles profilú alumínium keretes üvegajtó, festett vagy fóliázott MDF ajtók...stb. Minimum belső mélység a szekrényben: 264 mm.

Egyszerű szerelés és beállítás

A rendszer könnyedén finomhangolható és csak kevés szerszámot igényel az összeszereléshez. Az erőhordozót egyszerűen be lehet állítani a front súlya és mérete alapján, így a felhasználók könnyedén nyithatják és zárhatják az ajtókat. Az AVENTOS HL top fokozatmentesen megállítható mechanizmussal rendelkezik, amely lehetővé teszi, hogy az ajtó bármilyen pozícióban megálljon. A CLIP rendszer révén az összeszerelés és a beállítás is egyszerűbb, mivel ez lehetővé teszi a gyors és szerszám nélküli beállításokat. A rendszer integrált BLUMOTION féket tartalmaz, amely lágy és csendes zárást biztosít, valamint a kiegészíthető SERVO-DRIVE elektromos nyitással.
