Leírás és Paraméterek

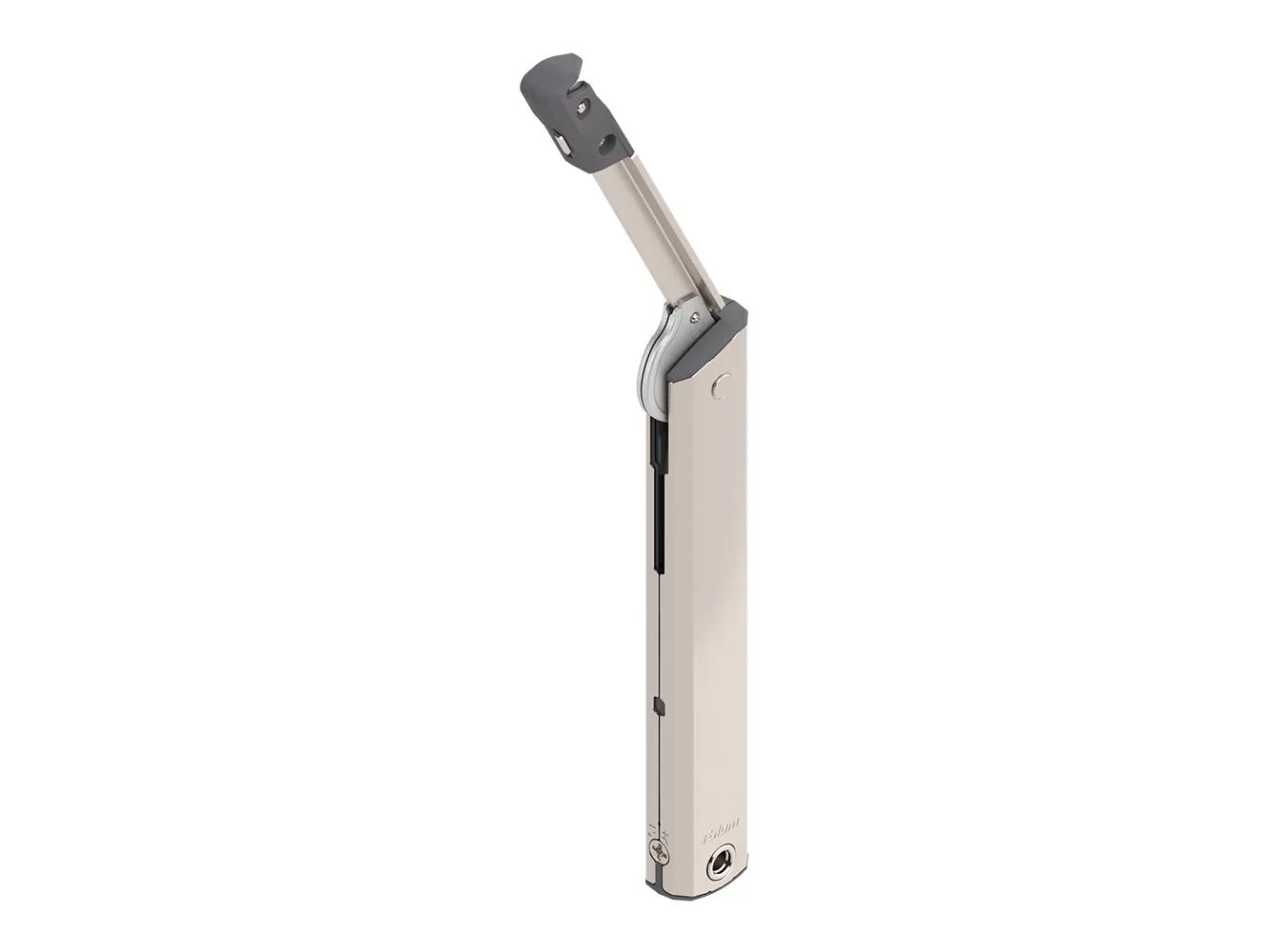

Blum AVENTOS HK-XS TIP-ON 15 erőhordozó (20K1105T)
Az AVENTOS HK-XS TIP-ON kis felnyíló vasalat rendszert a gázteleszkópok helyett ajánljuk.
A HK-XS TIP-ON 15 a legerősebb erőhordozó, kétoldalt alkalmazva nagyméretű előlaphoz is használható. A fogantyú nélküli frontok egyszerű nyitását biztosítja: elegendő egy könnyed nyomás...
Bárhol megállítható...
Az erőhordozó emelési ereje precízen beállítható az előlap súlyának megfelelően, így az bármelyik kívánt pozícióban megállítható. Magas minőségű, hosszú élettartamú vasalatok.
Kis beépítési mélység
A csekély (125 mm) beépítési mélységnek köszönhetően a HK-XS vasalat rendkívül sokrétűen felhasználható - pl. fürdőszobai tükrösszekrénynél vagy a konyhai páraelszívó felett is. Ha látható szekrényfüggesztő van használva, a beépítési mélység 200 mm-re változik. A magassági helyigény 200 mm.
AVENTOS HK-XS prospektusMegnézem a Blum katalógusban- Blum cikkszám: 20K1105T
- felület: cinkezett
- szép megjelenés
- TIP-ON kilökős nyitás (TIP-ON kilökő egységgel és rugó nélküli pánttal)
- bárhol megállítható
- kis beépítési mélység
- clip technikás, gyors rögzítés
- beállítható emelési erő
- nem feszíti az előlapot
- széles előlapoknál kétoldalt lehet alkalmazni - így duplázódik a teljesítményfaktor (ekkor 3 vagy több pánt használata ajánlott!)
- teljesítményfaktor (1 erőhordozónál): 800-1600
- minimum beépítési mélység: 125 mm (látható szekrényfüggesztő használata mellett 200 mm)
- minimum beépítési magasság: 200 mm
- kiszerelés: db (40 db/karton)
Szerelés
Korpuszrögzítés
A korpuszrögzítő elemre csúsztatva rögzíthető az erőhordozó a bútoroldalhoz.
Függetlenül az előlap vastagságától vagy anyagától, a rögzítési pozíciók mindig azonosak maradnak!
Előlaprögzítő
A HK-XS felnyíló vasalatok tömörfa, MDF, forgácslap vagy alumíniumkeretes ajtóval egyaránt használhatók. A megfelelő előlaprögzítőt kiválasztva a frontra kell csavarozni, majd az erőhordozó karját bepattintani. Az erőhordozó karján egy kis fület elhúzva (és a CLIP pántról lepattintva) az ajtó levehető.
CLIP technika
Az AVENTOS HK-XS CLIP-es pántokra egyszerűen felpattintható, a korpuszrögzítőre csak rá kell tolni és az előlaprögzítőre felpattan. Szinte szerszám nélkül szerelhető...
Precíz beállítás
A HK-XS felnyíló emelési ereje precízen beállítható az erőhordozón található csavarral. A beállítást egy mozgó skála segíti. A felnyíló ajtó 3 dimenzióban beállítható a CLIP top pánttal és az excenteres szerelőtalppal.
AVENTOS HK-XS szerelésTeljesítményfaktor
Az AVENTOS HK-XS erőhordozók 3 különböző teljesítménnyel választhatók, mely az előlap súlyától függ. A jól kiválasztott erőhordozóval és optimálisan beállított erősséggel az ajtó minden ponton megállítható.
korpuszmagasság (mm) x előlap súlya (kg), beleértve a kétszeres fogantyúsúlyt is!
Átfedési tartományok esetén az erősebb erőhordozó alkalmazását javasoljuk!
Tájékoztató kg értékek az előlap súlyához:
